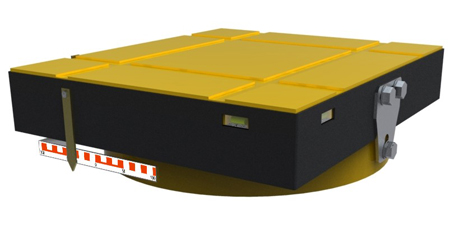

Qualora occorresse assicurare la possibilità di spostamento in tutte le direzioni del piano di appoggio, si adotterà un appoggio del tipo mobile multidirezionale. In questo caso l’apparecchio d’appoggio è composto da una piastra di base realizzata dal pieno in un unico pezzo, in cui la superficie a contatto con la sottostruttura presenta due scarichi circolari per migliorarne l’incollaggio. Il disco in elastomero è protetto da due anelli antiestrusione e da una guarnizione parapolvere che non consente penetrazione di detriti nel vano del disco. Sul piano superiore del pistone è posto un disco in PTFE lubrificato che, in accoppiamento con la superficie inox della slitta, garantisce gli scorrimenti. La slitta presenta sulla superficie superiore una tacchettatura per migliorare l’incollaggio con la trave. A protezione di tutti i componenti in movimento, l’appoggio è circondato da un gonnellino esterno in gomma, fissato alla slitta. Gli elementi di bloccaggio tra slitta e basamento sono stati realizzati in maniera da consentire la preregolazione e sono presenti indicatori di scorrimento graduati per visualizzare gli spostamenti durante la vita di esercizio del dispositivo. Inoltre, per assicurare la precisione di installazione, sono presenti due bolle di livello incassate lungo i due lati della slitta. A differenza di quanto è possibile riscontrare in altre realizzazioni presenti sul mercato, la TEC Group non prevede l’utilizzo di elettrosaldatura per nessun elemento costituente il dispositivo, ciò a garanzia di massima affidabilità nel tempo. Gli appoggi sono realizzati in conformità alla norma europea EN1337:2005 e provvisti di marcatura CE.
