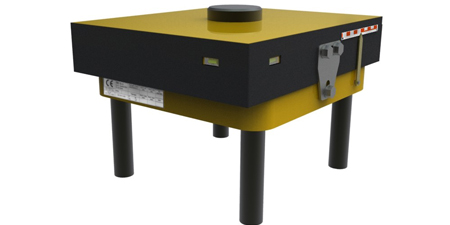

Qualora occorresse garantire spostamenti unicamente lungo la direzione dell’asse longitudinale della trave si adotterà un appoggio del tipo mobile unidirezionale longitudinale, mentre, se lo spostamento dovesse generarsi lungo la direttrice perpendicolare all’asse della trave, si adotterà un appoggio del tipo mobile unidirezionale trasversale. In questo caso l’apparecchio d’appoggio è composto da una piastra di base in un unico pezzo nella quale è presente la sede del disco in elastomero e che accoglie i tiranti di fissaggio per una profondità non superiore a 20mm. Ciò consente la rimozione dell’apparecchio dalle strutture con valori minimi di sollevamento e rende possibile la manutenzione dell’opera anche sotto traffico e senza dover smontare i giunti di superficie. Il disco in elastomero è protetto da due anelli antiestrusione e da una guarnizione parapolvere che non consente la penetrazione di detriti nel vano del disco. Il pistone invece, è predisposto per consentire gli scorrimenti della slitta posta superiormente mediante due settori in PTFE. Il moto unidirezionale, a seconda dei casi trasversale o longitudinale, avviene lungo la guida di scorrimento fissata al pistone e inserita all’interno di una scanalatura della slitta superiore. I pattini antifrizione incassati nella guida e associati a superfici di scorrimento in acciaio inox, garantiscono bassi coefficiente di attrito nei movimenti. La slitta presenta sulla superficie a contatto con la trave, l’alloggiamento di un perno in acciaio mediante il quale si realizza il collegamento con le sovrastrutture. A protezione di tutti i componenti di movimento, l’appoggio è circondato da un gonnellino esterno in gomma, fissato alla slitta. Gli elementi di bloccaggio tra slitta e basamento sono stati realizzati in maniera da consentire la preregolazione e sono presenti indicatori di scorrimento graduati per visualizzare gli spostamenti durante la vita di esercizio del dispositivo. Inoltre, per assicurare la precisione di installazione, sono presenti due bolle di livello incassate lungo i due lati della slitta.Adifferenza di quanto è possibile riscontrare in altre realizzazioni presenti sul mercato, la TEC Group non prevede l’utilizzo di elettrosaldatura per nessun elemento costituente il dispositivo, ciò a garanzia di massima affidabilità nel tempo. Gli appoggi sono realizzati in conformità alla norma europea EN1337:2005 e provvisti di marcatura CE.
La progettazione e la realizzazione del dispositivo è stata eseguita con riferimento alle seguenti normative ed istruzioni:
- D.M. 14/01/2008 “NormativaTecnica sulle Costruzioni”.
- UNI EN1337:2005 “Appoggi strutturali”.
