Il sistema di collegamento impalcati della serie TecBS assolve alla funzione di giunzione delle strutture mobili del viadotto realizzando un sistema a “catena cinematica” che ha la caratteristica di trasferire gli effetti di scorrimento della intera sovrastruttura in un punto prestabilito. Per garantire la coperture dei valori di scorrimento, tale soluzione va abbinata all’utilizzo di appoggi in acciaio-ptfe come quelli della nostra serieTecDISC.

Il sistema di collegamento mediante barre prevede, altresì, l’abbinamento con un giunto tampone filosoletta come il nostroTecTS per garantire corretto accoppiamento tra gli impalcati.

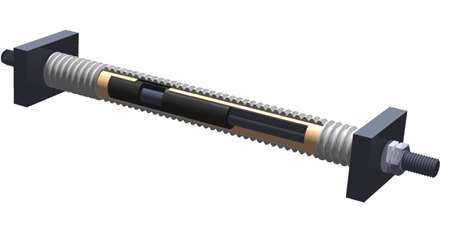

Le barre di collegamento sono costituite da:
1) una barra in acciaio C40 filettata alle estremità;
2) due insiemi per la messa in tensione costituiti da piastra di tenuta in acciaio S355JR, dado e Controdado;
3) un rivestimento interno deformabile in gomma espansa;
4) un rivestimento di protezione esterno in tubo corrugato.

serieBS-1

serieBS-2
