Giunti Filopavimentazione (serie VP)

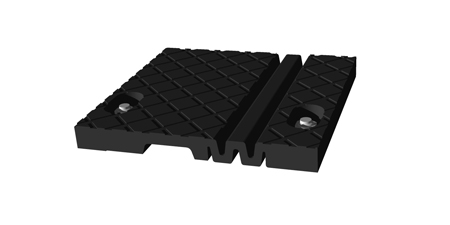

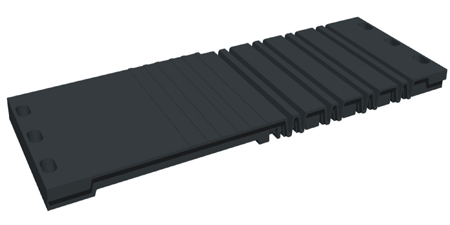

I giunti per grandi scorrimenti in gomma armata della serie TecVP assolvono alla funzione di coprigiunti filopavimento ed e sono progettati e realizzati per rispondere alle seguenti indicazioni:

1) consentire movimenti relativi tra due impalcati;
2) evitare il percolamento delle acque meteoriche attraverso il varco;
3) garantire la continuità strutturale della pavimentazione in corrispondenza del varco del giunto.


Le caratteristiche del giunto si possono riassumere come:

1) capacità di assorbire la variazione dell’ampiezza del varco strutturale dal valore di 20 a 520 mm;
2) capacità di assorbire movimenti trasversali degli impalcati;
3) non vengono impediti eventuali movimenti verticali degli impalcati.


Il giunto è costituito da elementi in gomma vulcanizzata realizzati per stampaggio. Il dispositivo viene armato durante la fase di vulcanizzazione da piastre in acciaio interamente ricoperte della gomma. Tali armature hanno la funzione di assicurare la portanza tra le due testate del varco strutturale e garantire un efficace collegamento alle strutture e tra gli elementi costituenti il giunto. La geometria della sezione prevede la presenza di una porzione sagomata a “soffietto” preposta ad assorbire gli scorrimenti di progetto e che ha la caratteristica principale di essere appoggiata alle strutture per tutta la sua estensione assicurando una portanza superiore rispetto alle soluzioni con soffietto posto al di sopra del varco strutturale. Un sistema antisollevamento costituito da barre e piastre di tenuta in acciaio garantisce la planarità del piano del giunto.

Normativa di riferimento

La progettazione e la realizzazione del dispositivo è stata eseguita con riferimento alle seguenti normative ed istruzioni:

D.M. 14/01/2008 “NormativaTecnica sulle Costruzioni”.
Apparecchi di appoggio per le costruzioni. Istruzioni per l’impiego (CNR 10018).
Norme tecniche per la fornitura in opera dei giunti di dilatazione su opere d’arte –Autostrade - Funzione monitoraggio e studi per la manutenzione.

ALLEGATI IN AGGIORNAMENTO
-->
