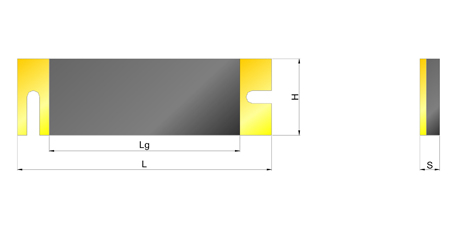

I respingenti elastomerici “TecRG“ si utilizzano unitamente a denti di ritegno antisismici in cls predisposti sulla sommità delle pile o delle spalle che hanno la funzione di contrastare i movimenti dell'impalcato nel caso di disaccoppiamento con gli apparecchi di appoggio a seguito di un evento sismico. La presenza del cuscino in gomma armata attenua l'effetto impulsivo delle azioni sismiche e permette di dissipare una parte dell'energia durante i cicli di deformazione dell'elastomero. Il dispositivo è costituito da una lamiera di supporto in acciaio provvista di asole per il collegamento alle strutture tramite tirafondi o tasselli ad espansione.
Tale soluzione consente di operare una rapida ed agevole sostituzione dei respingenti nelle operazioni di manutenzione. Sulla piastra di supporto viene reso solidale, mediante vulcanizzazione, il cuscino in elastomero, armato internamente con lamierini in acciaio.
I cuscini in gomma dei respingenti TecRG sono realizzati mediante processi di vulcanizzazione in singoli stampi e non ricavati dal taglio di piastre. Gli inserti metallici sono di dimensioni inferiori a quelle del cuscino per essere interamente ricoperti dalla gomma e lavorati lungo i bordi in modo da evitare intagli sulla stessa. La serie dei respingentiTecRG comprende soluzioni per carichi compresi tra 30 e 200 tonnellate.
La progettazione e la realizzazione del dispositivo è stata eseguita con riferimento alle seguenti normative ed istruzioni:
D.M. 14/01/2008 “NormativaTecnica sulle Costruzioni”
Apparecchi di appoggio per le costruzioni. Istruzioni per l’impiego (CNR 10018).
Specifica per il progetto, la produzione, il controllo della produzione e la posa in opera dei dispositivi di vincolo e dei coprigiunti degli impalcati ferroviari e dei cavalcavia (Specifica RFI_DTC_INC_PO_SP_IFS_005_A).
