Tipologia fissa

Lo scopo di questo sistema d’appoggio è consentire la trasmissione delle sollecitazioni dalla sovrastruttura (travi, soletta) alle strutture di sostegno (spalle, pile), permettendo, ove richiesto, gli spostamenti secondo le direzioni del piano dell’appoggio. Il dispositivo ha inoltre la funzione di compensare le tolleranze di fabbricazione e di montaggio degli elementi prefabbricati al fine di consentire una corretta trasmissione delle sollecitazioni nelle zone di contatto specialmente quando si opera con calcestruzzo e/o cemento armato precompresso. Dal punto di vista statico, tutti gli apparecchi d’appoggio si oppongono alla forza generata lungo la direttrice del carico verticale e il disco in gomma incapsulato nella base consente rotazioni intorno ad un asse qualsiasi del piano di appoggio assorbendo flessioni o cedimenti.

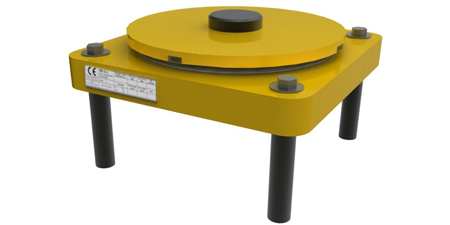

Qualora risultasse necessario porre un vincolo agli spostamenti lungo le direttrici del piano di appoggio, adotteremo il sistema nella tipologia fissa. In questo caso l’apparecchio d’appoggio è composto da una piastra di base realizzata dal pieno in un unico pezzo, nella quale è presente la sede del disco in elastomero e che accoglie i tiranti di fissaggio per una profondità non superiore a 20mm. Ciò consente la rimozione dell’appoggio dalle strutture con valori minimi di sollevamento e rende possibile la manutenzione dell’opera anche sotto traffico e senza dover smontare i giunti di superficie. Il disco in elastomero è protetto da due anelli antiestrusione e da una guarnizione parapolvere che non consente la penetrazione di detriti nel vano del disco. Il pistone superiore presenta, sulla superficie a contatto con la trave, l’alloggiamento di un perno in acciaio mediante il quale si realizza il collegamento con le sovrastrutture. Inoltre, per assicurare la precisione di installazione, sono presenti due bolle di livello incassate nel pistone e posizionate secondo 2 assi orizzontali sfasati di 90°. Gli appoggi sono realizzati in conformità alla norma europea EN1337:2005 e provvisti di marcatura CE. Adifferenza di quanto è possibile riscontrare in altre realizzazioni presenti sul mercato, la TEC Group non prevede l’utilizzo di elettrosaldatura per nessun elemento costituente il dispositivo, ciò a garanzia di massima affidabilità nel tempo.
